消防专用水泵接合器的作用及安装图解
来源：消防应急照明 发布时间：2023-11-05 13:17:05结合使用的产品。是根据“建筑规划设计防火规范”为高层建筑配套的消防设施，通常与建筑物内的自动喷水灭火系统或消火栓等消防设施的供水系统相连接。消防专用水泵接合器由闸阀、安全阀、接合 器组成，其作用一是在室内消防专用水泵出现故障时，消防车从室外消 火栓或消防水池取水，通过水栗接合器将水送到室内管道，提供灭 火用水；二是高层民用建筑发生大面积火灾时，室内消防用水量不 能满足灭火需要，消防车从室外消火栓或消防水池取水，通过水泵 接合器将水送到室内管道，补充灭火用水量。
它的作用就是，一旦你的消防专用水泵无法正常工作，比如，消防专用水泵坏了，或者消防专用水泵控制柜坏了，或者消防水池没水了，都可能会导致消防专用水泵无法正常工作，这样一个时间段若发生火灾，就需要外部水源来灭火，而消防专用水泵接合器就是起到这种功能，外部水源能够最终靠水泵接合代替消防泵向管道供水。
2、预防建筑楼层高度过高导致水压不足,能够最终靠消防专用水泵接合器链接消防车供水提供更大的水扬程；
3、消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设施相连接；
4、消防专用水泵接合器与室外消火栓(即地上栓)配合使用；当发生火灾时，建筑物内消防装置供水系统出现故障水流不足或水压低时，通过消防专用水泵接合器将水输入建筑物内的消防管网中，从而解决火灾时水源和水压不足的关键问题。
它的工作原理就是，消防车到达灭火现场，通过消防车上自带的消防增压泵，将消防车上的水，通过水泵接合器，往大楼供水进行灭火。消防专用水泵接合器是连接公安消防部门的消防车或机动消防专用水泵通过消防专用水泵接合器接口向建筑物内的消防给水管道输送消防用水，使室内的消防栓得到充足的水压，解决消防车对高层建筑灭火困难或因建筑物内部消防给水管道因水压过低造成的供水不足等问题，以及室内消防专用水泵正常运行和间断供水等情况中使用。其安装型式有地上式、地下式、墙壁式。
消防专用水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作，是为了突出其使用功能，确保操作快捷。墙壁式室外消防水泵接合器的安装高度距地面宜为0.7m。
当发生火灾时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设施相连接，并送水加压，从而使室内的消防设施得到充足的压力水源，用以扑灭不同楼层的火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设施因得不到充足的压力水源无法灭火的情况。

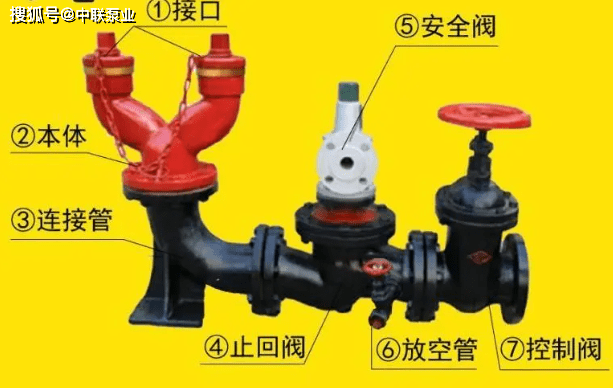

（1） 组装式安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水进入系统。
（2） 水泵接合器接口的位置应方便操作，安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为15～40m。
（3） 墙壁水泵接合器当设计无要求时，其安装高度距地面宜为0.7m；与墙面上的门、窗、孔、洞的净距离≥2.0m，且不应安装在玻璃幕墙下方。
（4） 地下水泵接合器，进水口与井盖底面的距离H应满足：井盖的半径R≤进水口与井盖底面的距离H≤0.4m。
（5） 水泵接合器与给水系统之间，不应设置除检修阀门以外其它的阀门，检修阀门应在水泵接合器周围就近设置，且应保证便于操作。
（1） 消防专用水泵接合器与消防通道之间不应设有妨碍消防车加压供水的障碍物。
（2） 水泵接合器的安全阀及止回阀安装的地方和方向应正确，阀门启闭应灵活。
（3） 水泵接合器应设置明显的耐久性指示标志，当系统采用分区或对不同系统供水时，必须标明水泵接合器的供水区域及系统区别的永久性固定标志。
（4） 地下消防专用水泵接合器应采用铸有“消防专用水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的永久性固定标志。
（5）消防专用水泵接合器数量及进水管位置应契合设计要求，消防水泵接合器应采用消防车车载消防水泵进行充水试验，且供水最不利点的压力、流量应符合设计的基本要求；当有分区供水时应确定消防车的最大供水高度和接力泵的设置位置的合理性。返回搜狐，查看更加多
